STM32 LED 버튼 제어, flower 동작

LED.C 코드

#include "led.h"
#include "button.h"


void led_main(void);
void led_all_on(void);
void led_all_off(void);
void led_on_up(void);
void led_on_down(void);
void led_keep_on_up(void);
void led_keep_on_down(void);
void button0_led_all_on_off(void);

void button0_led_all_on_off(void)
{
	static int button0_count=0; //static으로 하면 전역변수처럼 동작한다.

	//한번 정확히 눌렀다 뗀 상태이면
	if(get_button(BUTTON0_GPIO_Port, BUTTON0_Pin, 0) == BUTTON_PRESS)
	{
		button0_count++;
		button0_count %= 2;
		if(button0_count)
		{
			led_all_on();
		}
		else
		{
			led_all_off();
		}
	}
}

void led_main(void)
{
	while(1)
	{
		button0_led_all_on_off();
	}
}



BUTTON.C 코드

#include "button.h"


//초기 버튼 상태
char button_status[BUTTON_NUMBER] =
{BUTTON_RELEASE, BUTTON_RELEASE, BUTTON_RELEASE};
//gpio, pin, 버튼 상태
int get_button(GPIO_TypeDef *GPIO, uint16_t GPIO_PIN, uint8_t button_number)
{
	unsigned char curr_state;
	curr_state = HAL_GPIO_ReadPin(GPIO, GPIO_PIN); //p : 0 , r : 1
	//버튼이 눌려졌으나 처음 눌려진 상태
	if(curr_state == BUTTON_PRESS && button_status[button_number] == BUTTON_RELEASE)
	{
		HAL_Delay(80); //노이즈가 지나가기를 기다린다.
		button_status[button_number] = curr_state; //현재의 버튼 상태 저장
		return BUTTON_RELEASE;  //버튼이 눌려진 상태이나 noise상태이다.
	}
	else if(curr_state == BUTTON_RELEASE && button_status[button_number]==BUTTON_PRESS)
	{
		button_status[button_number] = BUTTON_RELEASE;
		return BUTTON_PRESS; //버튼을 1번 눌렀다 뗀 상태로 인정한다.
	}
	return BUTTON_RELEASE;
}



BUTTON.H 코드

#include "main.h" //for HAL GPIO handling

#define BUTTON_PRESS 0  // 버튼을 누른 상태 : 0 active low : pull-up
#define BUTTON_RELEASE 1 // 버튼을 뗀 상태 : 1
#define BUTTON_NUMBER 3 //버튼 갯수 : 3

//gpio, pin, 버튼 상태
int get_button(GPIO_TypeDef *GPIO, uint16_t GPIO_PIN, uint8_t button_number);

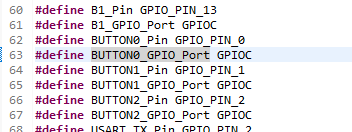

main.h의 코드 활용









FLOWER 동작을 위한 코드(지금까지 배운 코드 포함)

int button2_count = 0;

void button2_led_flower_on(void)
{

	if(get_button(BUTTON2_GPIO_Port, BUTTON2_Pin, 0) == BUTTON_PRESS)
	{
		button2_count++;
		button2_count %= 7;
		if(button2_count == 1)
		{
			led_all_on();
			HAL_Delay(200);
			led_all_off();
		}
		else if(button2_count == 2)
		{

			led_on_up();
			led_all_off();
		}
		else if(button2_count == 3)
		{
			led_on_down();
			led_all_off();
		}
		else if(button2_count == 4)
		{
			led_keep_on_up();
			led_all_off();
		}
		else if(button2_count == 5)
		{
			led_keep_on_down();
			led_all_off();
		}
		else if(button2_count == 6)
		{
			flower_on();
			flower_off();
		}
		else  if(button2_count == 7)
		{
			led_all_on();
			led_all_off();
		}

	}
}

void flower_on(void)
{
	unsigned char led = 0;

	for(int i=0; i<4; i++)
		{
			led |= (0x10 << i) | (0x08 >> i);
			HAL_GPIO_WritePin(GPIOB, led, 1);
			HAL_Delay(200);
		}
}


void flower_off(void)
{
	unsigned char led = 0;

	led_all_on();
	HAL_Delay(200);
	for(int i=0; i<4; i++)
		{
			led |= (0x01 << i) | (0x80 >> i);
			HAL_GPIO_WritePin(GPIOB, led, 0);
			HAL_Delay(200);
		}
}







정상 동작 확인
