[Verilog Chapter1 조합 논리회로] 4. 인코더
오버헤드프레스
2023. 5. 1. 17:08
인코더(encoder)는 디코더의 반대기능을 수행하는 장치로써, 2ⁿ 개의 입력신호로부터 n개의 출력신호를 만든다.
인코더의 역할은 2ⁿ 개 중 활성화된 하나의 1비트 입력신호를 받아서 그 숫자에 해당하는 n비트 2진 정보를 출력한다.
2 X 1 인코더
입력의 신호에 따라 2개의 2진 조합으로 출력된다.
4 X 2 인코더
입력의 신호에 따라 2개의 2진 조합으로 출력된다.

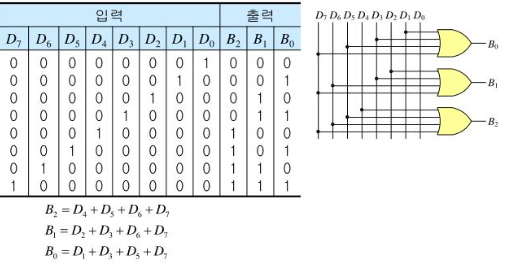

8 X 3 인코더
8( = 2³)개의 입력과 3개의 출력을 가지며, 입력의 신호에 따라 3개의 2진 조합으로 출력
8 X 3 우선순위 인코더
입력에 우선순위를 정하여 여러개의 입력이 있을 때 우선순위가 높은 입력값에 해당되는 출력신호를 만들어 내는 회로
