예제 회로를 다음과 같이 구성
A, B, C 구간의 전압, 전류, 파워를 확인할 계획
시뮬레이션 이름을 입력
나는 ex로 설정하였다.
Simulation Settings 칸에서 .OP를 체크해놔야 Text 파일로 확인 가능
전압 시뮬레이션 결과
전류 시뮬레이션 결과
파워 시뮬레이션 결과
Text창으로 확인 가능하다.
PARAMETERS 사용
display에서 다음과 같이 설정해야 화면에 변수 값이 나옴
등가회로
다음과 같은 회로를 그릴 예정
A, B는 VCC_CIRCLE을 사용한다.
0은 에러가 난다.
.
위와 같이도 가능하다.
전압 시뮬레이션 결과
전압을 확인할 때는 1T로 크게 준다.
open circuit 전압값은 3v
A - B = 3V
전류 시뮬레이션 결과
전류를 확인할 때는 1m로 작게 준다.
테브난, 녹턴 회로 또한 전기적 특성이 같다.
666.7uA
테스트 전원을 단 후 전압과 전류의 비를 확인하기
비가 같음을 확인할 수 있다.

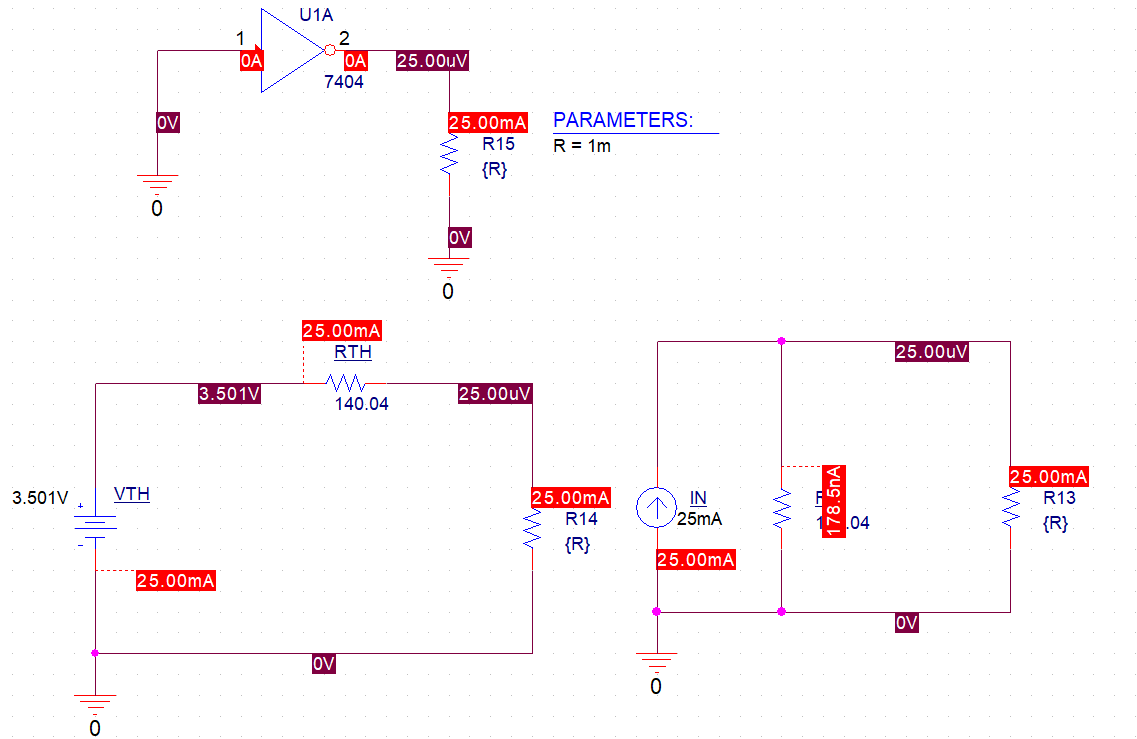

1T 로 주고 open circuit 만들면 VTH에 3.501이 들어갈 것
R = 1m로 최소값을 줬더니 25mA 가 나옴
그래서 25mA를 전압원에 주고 시뮬레이션 실행
값이 전부 비슷한걸 확인 가능
전력
저항 시작을 0으로 하면 에러가 뜸
1~1k까지 0.1옴으로
확인 후 시뮬레이션 실행
add trace 클릭
P확인을 위해 I^2 x R
SIN파형
ADD Trace 에서 VSIN 선택
