디코더(decoder)
입력선에 나타나는 n비트의 2진 코드를 최대 2ⁿ개의 서로 다른 정보로 바꿔주는 조합논리회로
인에이블(enable) 단자를 가지고 있는 경우는 디멀티플렉서(demulti-plexer)의 기능도 수행
실제 상용 IC에서는 디코더와 디멀티플렉서의 기능으로 모두 사용
74138 : 3 X 8 디코더 / 디멀티플렉서
74139 : 독립된 2개의 2 X 4 디코더 / 디멀티플렉서
74154 : 4 X 16 디코더 / 디멀티플렉서

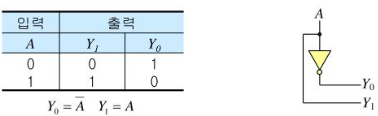

1X2 디코더
1개의 입력에 따라서 2개의 출력 중 하나가 선택
2 X 4 디코더
2개의 입력에 따라서 4개의 출력 중 하나가 선택
실제 IC들은 AND게이트가 아닌, NAND 게이트로 구성된다.
출력은 AND게이트 사용할 때와 반대로 출력됨
인에이블 단자를 갖는 2 X 4 디코더
대부분의 IC 디코더들은 인에이블 (enable) 입력으로 회로를 제어한다.
E = 1일 때만 출력이 동작.
E = 1 일 때만 출력이 동작되기 때문에 E가 0일 경우에는 출력이 없다.
NAND 게이트로 구성한 인에이블(enable) 입력이 있는 회로
E = 0 일 때만 출력이 동작

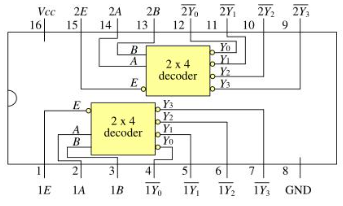

74139 구성도
인에이블 단자를 갖는 2 X 4 디코더 2개를 가지고 있는 IC
3 X 8 디코더
3개의 입력에 따라서 8개의 출력 중 하나가 선택
IC 74138 (3 X 8 디코더)
3개의 입력에 따라서 8개의 출력 중 하나가 선택
3개의 인에이블 단자를 가지고 있다.
4 X 16 디코더
2개의 3 X 8 디코더로 4 X 16 디코더를 구성
D = 0 : 상위 디코더만 enable 되어 출력은 Y0 ~ Y7 중의 하나가 1로 되고, 아래의 디코더 출력들은 모두 0이 된다.
D = 1 : 하위 디코더만 enable 되어 출력은 Y8 ~ Y15 중의 하나가 1로 되고, 상위의 디코더 출력들은 모두 0이 된다.
5개의 2 X 4 디코더로 4 X 16 디코더를 구성
BCD - 7 세그먼트 디코더
7 세그먼트 : 숫자 표시 전용 장치
